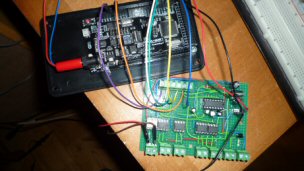

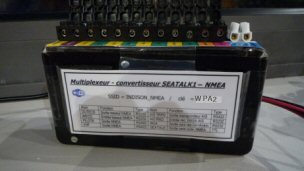

Objectif :Ce logiciel, qui tourne pour le moment uniquement sous Windows, avait pour objet premier de fournir un simulateur crédible de phrases NMEA 183 à destination des concepteurs amateurs de matériel embarqué dont la fonction est l'acquisition de données et leur traitement.    Pour être précis il s'agit par exemple de réaliser en DIY des multiplexeurs comme celui ci-contre, à base de microcontrôleur (ici un Arduino AtMega) ou des répéteurs divers.

               Un simulateur "crédible" de données suppose une simulation aussi précise que possible des conditions de navigation.  Ces conditions ont été reproduites à partir des simples données d'entrée suivantes :

• Direction du vent réel
• Force du vent réel
• Cap du bateau
• Caractéristiques du bateau fournies par sa polaire.
• Angles de dérive sous le vent propres au bateau

     A ces données de base peuvent venir s'ajouter :

• La direction du courant et sa force
• La position géographique du bateau
• La position géographique d'un waypoint
• La déclinaison magnétique locale
•


    Les phrases NMEA générées sur option sont les suivantes : APB, BWC, BWR, DBK, DBS, DBT, DPT, GLL, GSA, GSV, HDG, HDM, HDT, MTW, MWD, MWV, RMB, RMC, VHW, VTG, VWR, WCV, WNC, WPL ,ZDA, ZTG . Le détail et la signification des sigles sont donnés ci-dessous.

Les phrases sont dirigées au choix vers une liaison série COM RS232 ou vers un convertisseur USB série RS232 ou, si le matériel n'existe pas ou n'est pas connecté à l'ordinateur , il peut être dirigé vers un port COM virtuel. Pour installer de tels ports virtuels, la meilleure solution est de procéder comme indiqué ici (l'application est gratuite).

La liaison série , matérielle ou virtuelle, permet de connecter ce simulateur SimNAVNMEA à OpenCPN ou SIMSAIL ou autres (voir connexion aux logiciels) . Il est d'ailleurs recommandé d'installer au moins SIMSAIL sur sa machine afin de disposer de sa base de données de 520 polaires de bateaux. Dans ce cas le simulateur se connecte automatiquement à cette base de données sans intervention de l'utilisateur.

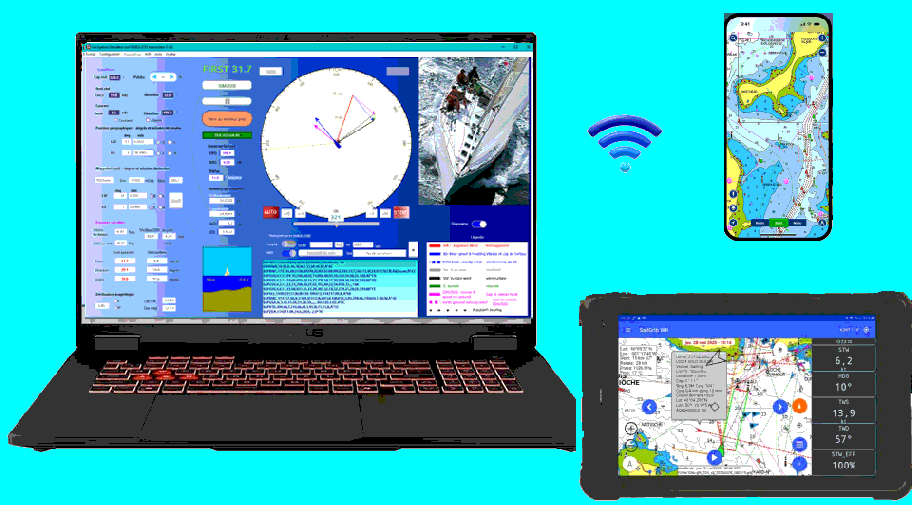

Cette version permet également d'émettre les phrases NMEA 0183 par Wifi une fois que l'on a activé , pour Windows, le point d'accès mobile ou le réseau hébergé suivant le cas. Ceci permet de connecter le simulateur à toutes sortes de logiciels de navigation embarqués sur n'importe quelle plateforme MAC , Linux , Android, iOS, sur smartphone, iPhone, tablette , tablette SAILPROOf etc ... voir la procédure ici.

Lire la suite sur les données d'entrée et leur exploitation.

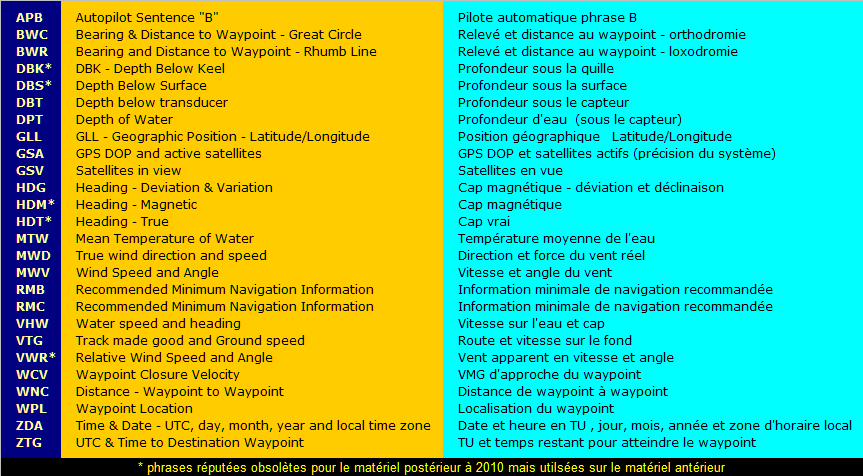

       ANNEXE : liste des phrases NMEA traitées :
