On a accès aux paramètres Wifi en passant sur PAUSE puis sur le switch WIFI sur le
bandeau dans la partie TRANSMISSIONS
Le switch active la transmission Wifi avec les paramètres accessibles avec le bouton de droite .

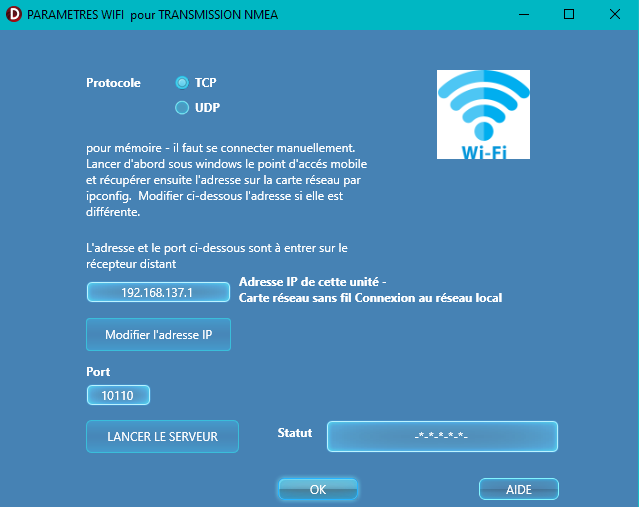

Il y a deux possibilités de transmission : une transmission monocanal fonctionnellement
sécurisée en mode TCP et
une diffusion en mode broadcast
UDP :

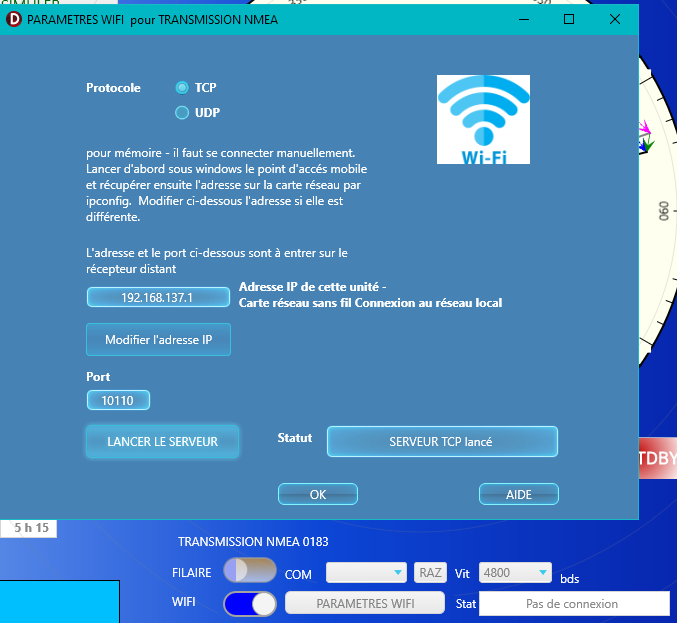

On a au préalable vérifié avec IPCONFIG que l'adresse entrée correspond bien à la carte réseau sans fil de connexion au réseau local ou à la carte Wifi pour le réseau hébergé sinon on peut modifier ici l'adresse avec le bouton au-dessous.
C'est cette adresse , ici 192.168.137.1 qu'il faudra entrer dans les périphériques à connecter ( smartphones, tablettes, iPhone, iPad etc ..) , car ceux-ci , au moment de la connexion au réseau dont vous avez défini le nom ici, auront reçu par DHCP une adresse en 192.168.137.XX donc sur le même réseau.

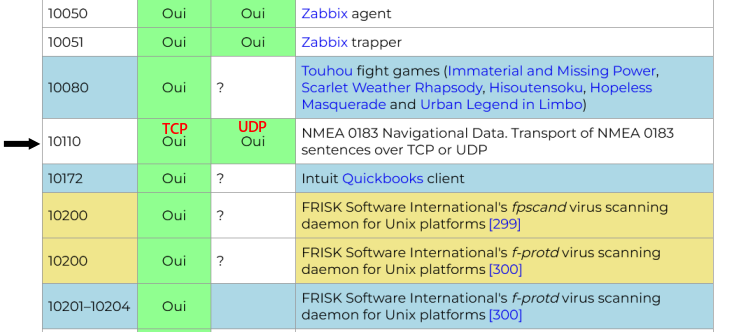

Le port est , pour le NMEA 0183, défini par convention quel que soit le mode à 10110 :
Ce port n'est donc pas modifiable .
Arrivé ici , une fois le Point d'Accès Mobile activé, l'adresse et le port confirmé , cliquer sur lancer le serveur :
On peut alors cliquer sur OK pour fermer les paramètres et relancer
la simulation.
L'information de statut donne : Pas de connexion , ce qui signifie
qu'aucun client n'est à ce stade connecté en TCP.
Prenons l'exemple d'un smartphone sous ANDROID sur lequel est installlée l'application gratuite OpenCpn (notons qu'il est préférable d'utiliser OpenCpn sur une tablette mais ici c'est un exemple de connexion) . Dans les réseaux Wifi visibles par le téléphone vous devez vous connecter à celui que vous avez défini avec votre propre mot de passe.

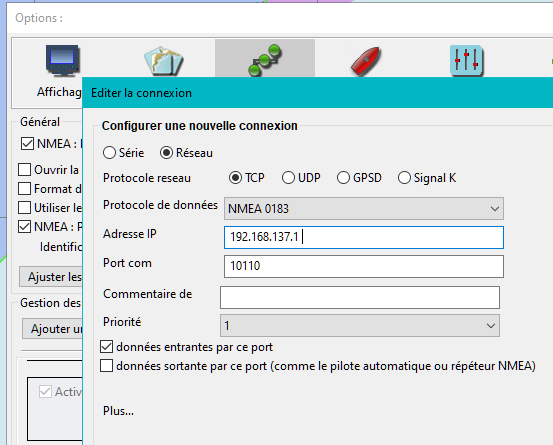

Vous allez ensuite dans les paramètres OpenCpn ( la roue crantée !) puis sur connexions . Vous définissez une nouvelle connexion réseau :
Vous entrez les données TCP , adresse IP, port com puis "appliquer" et
"OK". A partir de ce moment la connexion est établie et vous devez

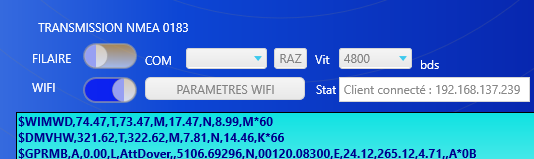

voir sur le simulateur l'état de la connexion avec le statut : Client
connecté et son IP.
On voit ici l'adresse IP 192.168.137.239 qui correspond bien au réseau et qui est l'adresse attribuée par le PC au smartphone.

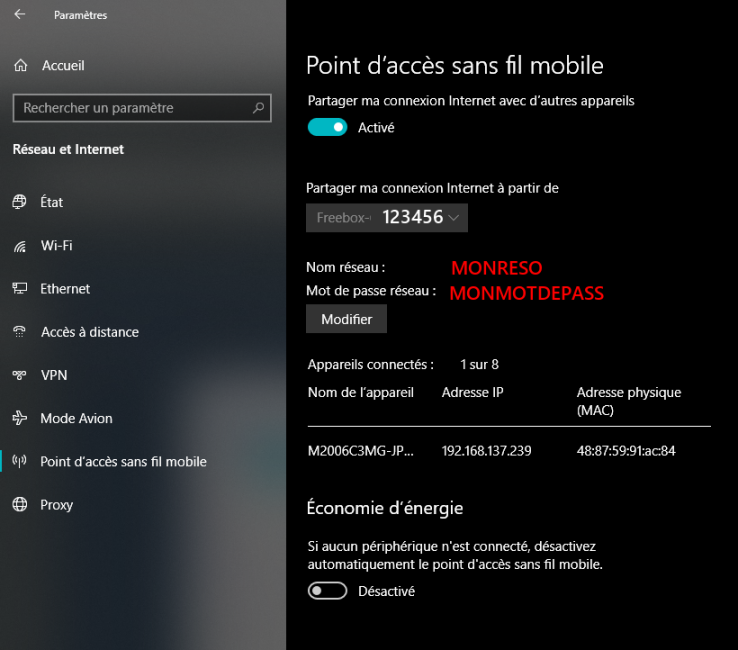

Dans les paramètres Réseau et Internet de Windows , la page point d'accès mobile se présente alors ainsi :
Si la simulation est active vous devez voir sur OpenCpn au moins la
position du voilier et ses COG et SOG. Il suffit d'agir sur les
autres paramètres d'OpenCpn pour en voir davantage comme en liaison série.
En mode TCP vous ne pouvez connecter qu'un seul appareil. Pour en connecter plusieurs simultanément vous devez passer en mode diffusion UDP.
Il n'est plus question de connexion mais d'émission à partir d'une adresse globale autorisant ici 8 appareils. L'adresse globale est constituée de l'adresse réseau ici 192.168.137 avec 255 en adresse machine. Tout récepteur en mode UDP sur le réseau reçoit les données.

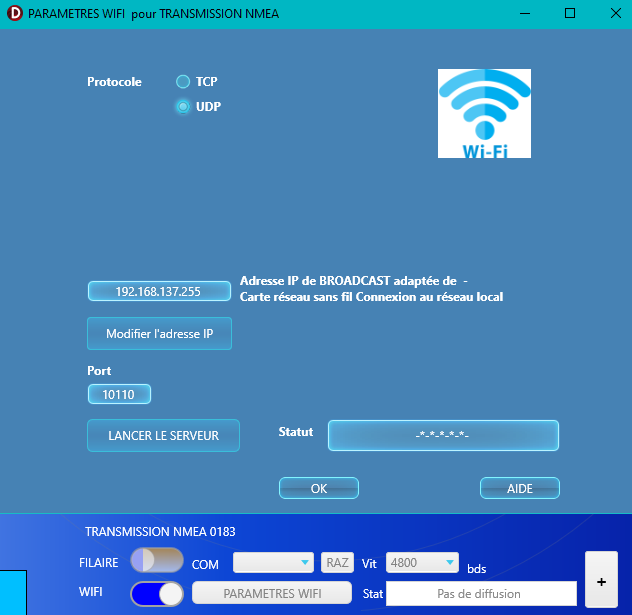

Lorsque l'on bascule sur le mode UDP dans les paramètres l'adresse devient
l'adresse globale pour la diffusion . Vérifier quand même que les trois
premiers chiffres correspondent bien au réseau sans fil. Puis lancer le
serveur.

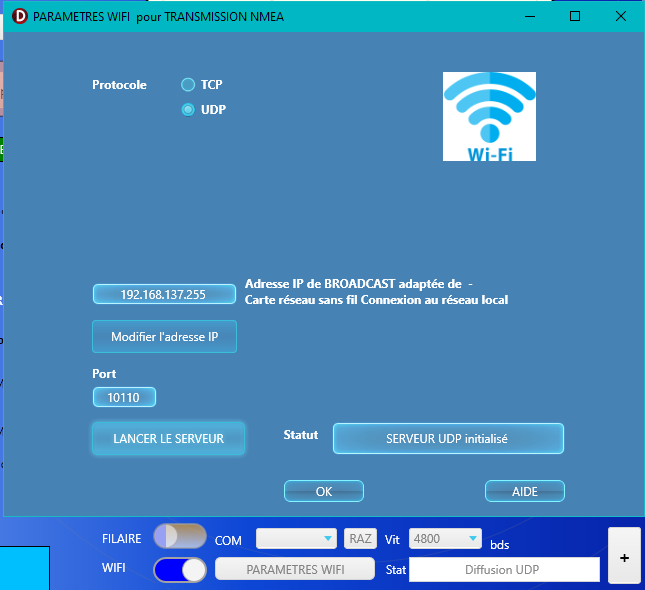

La diffusion UDP commence immédiatement car il n'y a aucun échange avec les clients.

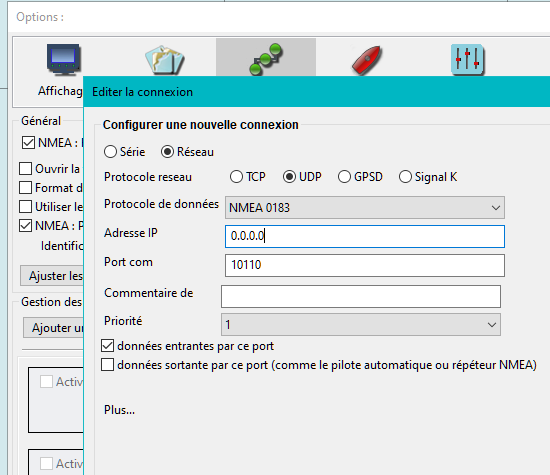

Reprenons l'exemple avec OpenCpn : on accède aux paramètres de connexion
pour créer une nouvelle connexion cette fois en UDP. Le client n'a pas
besoin d'entrer une adresse de connexion : l'adresse IP 0.0.0.0 convient
donc. Sa simple appartenance au réseau suffit à lui permettre d'accéder
aux données. On peut faire la même manipulation sur 7 autres appareils en
parallèle.
